제품명

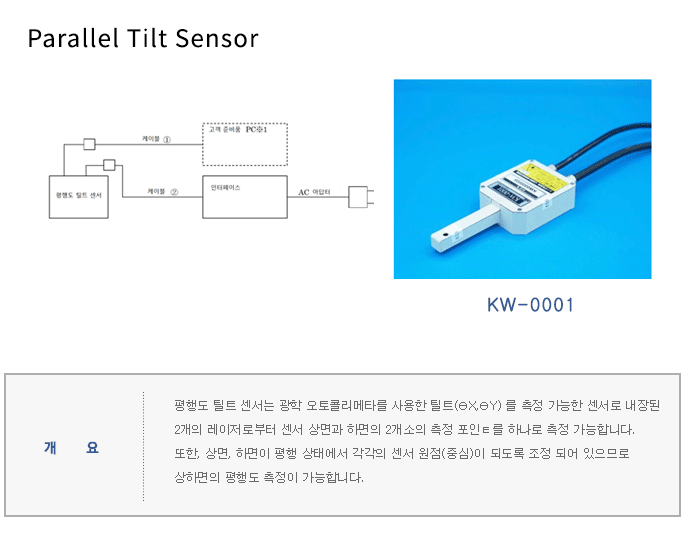

평행도 틸트 센서

형식

KW-0001

측정 대상물

광학 평면(반사율 1% 이상 권장)

측정 항목

TILT(θX,θY)

측정 가능 거리(상면-하면 거리)

50mm이내※2

측정 방식

광학 오토콜리메타

측정 범위

±30min

광원 1

(LD-A)

파장

650±10 nm

출력(Class)

최대 1mw (JIS C6802 2011 Class 2）

편광 상태

직선 편광

Beam 크기

Ø1mm

전원

인터페이스에서 공급

광원 2

(LD-B)

파장

650±10 nm

출력(Class)

최대 1mw (JIS C6802 2011 Class 2）

편광 상태

직선 편광

Beam 크기

Ø1mm

전원

인터페이스에서 공급

수광 소자

카메라 타입

CMOS 흑백

수광면 사이즈

3.84mm? x? 2.88mm

유효 픽셀

640(H) x 480(V)

출력

USB 2.0 최대 60fps※3

전원

USB BUS에서 공급

소비 전류

최대 400mA

적용 OS

Windows XP(32bit), Windows Vista(32bit, 64bit),

Windows 7(32bit, 64bit), Direct Show 대응
