| Molel |
UA3P-500H |
UA3P-550H |
| 측정 범위(X, Y, Z-축) |
200 Ⅹ 200 Ⅹ 45 mm |
1)200 Ⅹ 200 Ⅹ 45 mm
2) 260 Ⅹ 90 Ⅹ 45 mm
|
| 본체 외형 크기 |
W1,200 Ⅹ D1,346 Ⅹ H1,550 mm |
| 스케일 |
He-Ne Frequency stabilized Laser(He-Ne주파수 안정 레이저) |
| 프로브 |

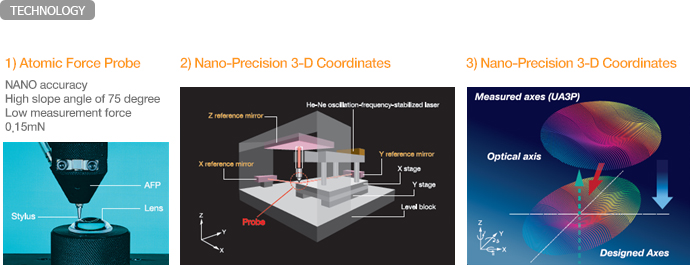

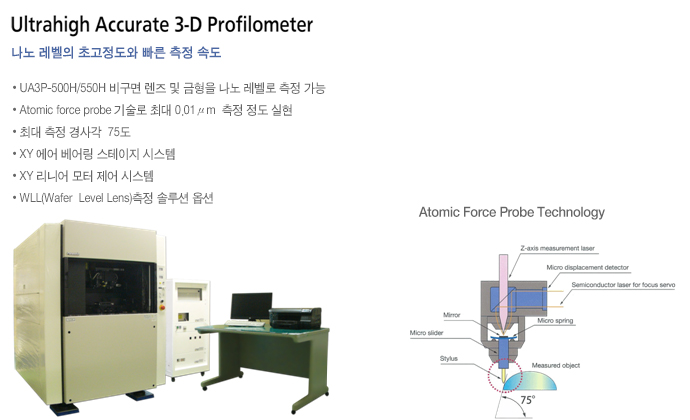

Atomic force probe
Ruby Tip curvature radius 0.5 ㎜
Diamond : Tip curvature radius 2 ㎛
|
| 최대 측정 각도 |
75° |
| 프로브 측정 정도 |
Ruby stylus
Surface inclined angle
Up to 30° 0.01 ~ 0.05 ㎛
Up to 45° ~ 0.08 ㎛
Up to 60° ~ 0.1 ㎛
Up to 70° ~ 0.15 ㎛(downward)
|
Standard diamond stylus
Surface inclined angle
Up to 30° up to 0.1 ㎛ : Actual value(Not guaranteed value)
|
| 측정 속도 |
0.01 to 20 ㎜/s |
| 기본 소프트웨어 |
자동 NC 생성, 자동 얼라인먼트(프로브 R 교정 포함), 데이터 편집, 자동 센터링, 자동 각도 보정, 측정 모니터링, 3-D 칼라 그래픽, 조도 측정 기능, 측정 원점 기능, 포인트 데이터 출력, 기타 |
|
| |
|
 |
|
